Les 3 signes qui accusent directement votre condensateur

Ne démontez surtout pas le mécanisme tout de suite. Observez d'abord le comportement de votre installation. Une pièce défectueuse laisse toujours des indices très clairs. Voici trois symptômes concrets qui pointent directement vers cette panne.

Si le moteur émet un bourdonnement continu sans bouger, vous tenez un premier indice fort. Vous entendez un "bzzzz" électrique sourd venant du bloc, mais le vantail reste de marbre. Le système reçoit bien le courant, il manque juste de force pour lancer le mouvement initial.

Peut-être que votre portail réclame une poussée manuelle pour démarrer. Vous appuyez sur le bouton, rien ne se passe. Vous descendez de voiture, vous poussez légèrement la grille à la main, et soudain le moteur prend le relais pour terminer le cycle. C'est le symptôme absolu d'une panne d'impulsion.

Le mouvement devient parfois extrêmement lent ou s'arrête en plein milieu de sa course. L'ouverture traîne en longueur ou bloque net, incapable de franchir le moindre point dur mécanique sur les rails ou les gonds.

Pourquoi cette pièce lâche sur les moteurs Came ?

Pour comprendre cette casse, regardons le rôle de la pièce. Le condensateur agit comme une réserve d'énergie. Au moment précis du déclenchement, le moteur réclame un couple de démarrage massif pour arracher le poids de la structure à son inertie. Le composant libère alors un pic électrique créant le déphasage nécessaire pour amorcer la rotation.

Plusieurs facteurs expliquent l'usure de ce cylindre.

Les cycles répétitifs tapent constamment dans la chimie interne de la pièce. Chaque ouverture et chaque fermeture fatigue un peu plus le système.

La chaleur accumulée fait aussi d'énormes dégâts. Enfermé dans le carter moteur, le cylindre subit les canicules estivales et la chauffe mécanique. La hausse de température assèche lentement l'électrolyte contenu à l'intérieur.

Au final, cette pièce s'use naturellement. Pensez-y comme aux plaquettes de frein de votre voiture. Sa durée de vie moyenne oscille entre 5 et 8 ans selon votre fréquence de passage.

Comment tester votre condensateur étape par étape

Remplacer une pièce au hasard coûte cher et ne résout rien. Le diagnostic demande juste un peu de rigueur et un outil de base.

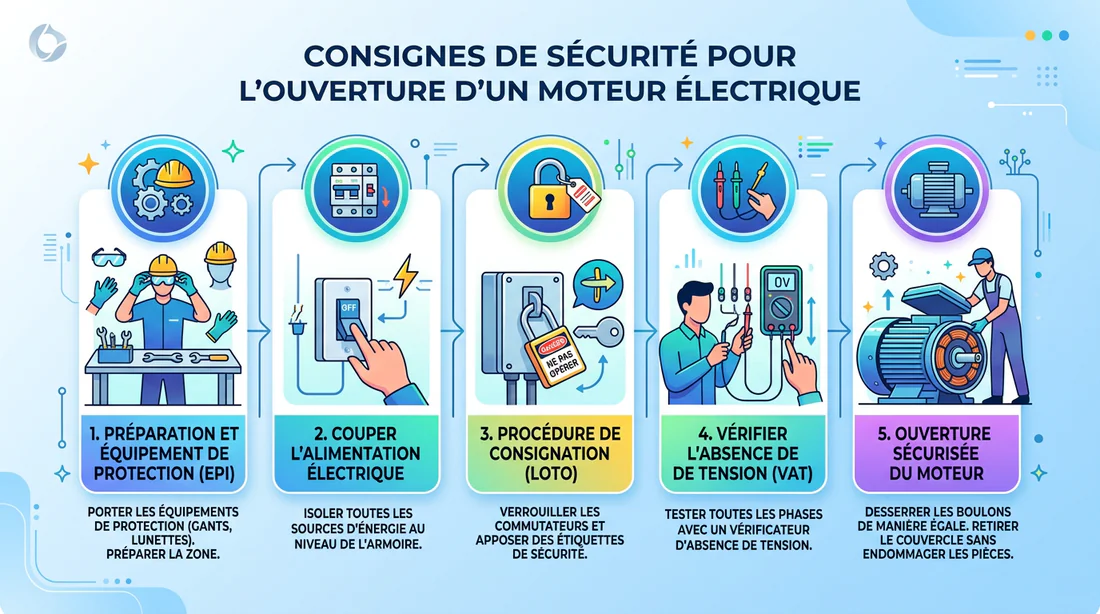

Note : Ne jouez jamais avec la sécurité électrique. Coupez systématiquement l'alimentation générale de votre portail au niveau de votre tableau électrique avant de glisser vos mains dans le moteur.

Voici ma méthode pour réaliser un test propre.

1. Ouvrez le capot de votre moteur Came. Repérez le fameux cylindre blanc ou gris, souvent maintenu par un simple écrou. Débranchez ensuite ses deux cosses.
2. Déchargez obligatoirement la pièce. C'est non négociable. Un condensateur démonté stocke une charge qui peut vous donner une violente secousse. Prenez un tournevis d'électricien avec un manche bien isolé et mettez en contact les deux bornes métalliques simultanément. Un petit claquement vous signale que la pièce est vidée.
3. Préparez votre outil de mesure. Allumez votre multimètre et placez-le sur la fonction "capacimètre". Cherchez le symbole des microfarads (µF) ou le petit logo avec deux barres parallèles.
4. Prenez la mesure. Placez les pointes de touche sur les bornes du cylindre. Il n'y a aucune polarité, le sens de branchement n'a strictement aucune importance.
5. Lisez le verdict. Comparez le chiffre sur l'écran avec celui imprimé sur l'étiquette de la pièce. Si votre composant annonce 16 µF et que l'appareil affiche 4 µF, 8 µF ou le message « OL » pour Out of Limit, la pièce a rendu l'âme. S'il affiche 15.8 µF, cherchez la panne ailleurs.

Les 4 étapes pour remplacer la pièce vous-même

Le multimètre a parlé. Votre composant est hors d'usage. Rassurez-vous, le changement prend dix minutes et ne nécessite pas de diplôme en électricité.

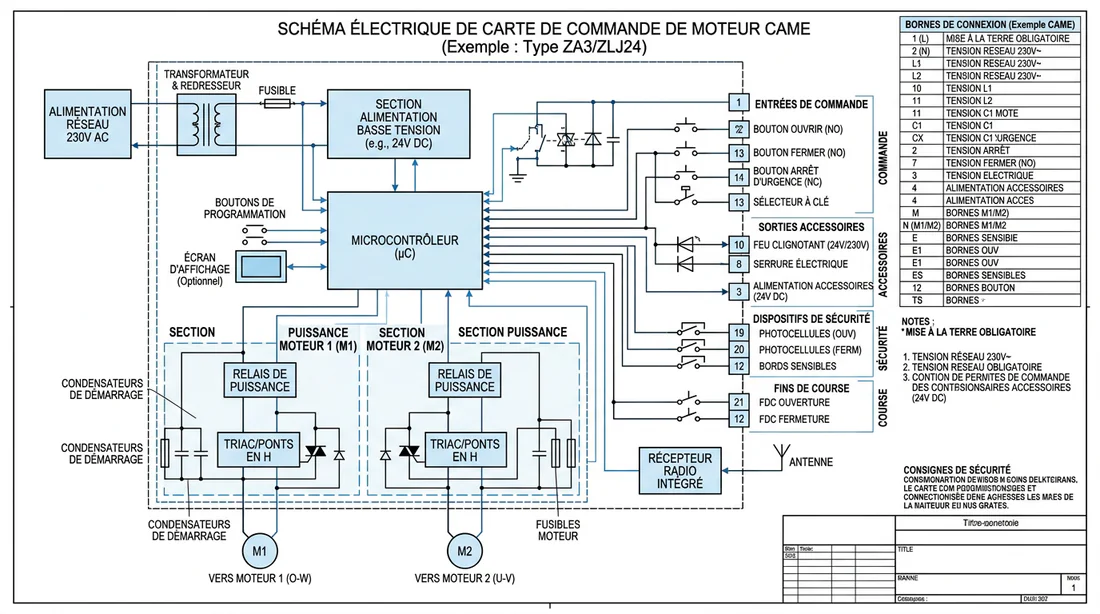

1. Accédez au bornier de la carte. Regardez sous le capot de protection. Localisez la carte électronique et le bornier d'alimentation du moteur. Le cylindre défectueux se branche généralement sur les bornes U, V et W chez Came.
2. Sortez votre smartphone avant de débrancher. Prenez trois ou quatre photos nettes des branchements sous différents angles. Cette petite astuce vous évitera de grosses sueurs froides au moment du remontage.
3. Achetez la copie conforme. Lisez l'étiquette de la pièce morte. Achetez un condensateur affichant rigoureusement la même valeur en microfarad (µF). La tension doit être égale ou légèrement supérieure, très souvent 400V ou 450V. Ne choisissez jamais une pièce approximative.
4. Rebranchez le tout. Installez le composant neuf exactement à la même place. Le courant est alternatif, vous ne risquez donc pas d'inverser les fils. Remettez l'alimentation au tableau, lancez une commande d'ouverture et admirez le résultat.
   💡

   Conseil Pro

   Profitez du démontage du capot pour vérifier l'état des joints d'étanchéité et chasser les insectes (comme les limaces ou les fourmis) qui adorent nicher près des cartes électroniques chaudes et provoquer des courts-circuits.

Retours d'expérience : les erreurs à éviter

L'envie de bien faire pousse parfois à commettre des bourdes redoutables. Je vois souvent des bricoleurs aggraver leur panne initiale.

Beaucoup pensent qu'installer un composant avec plus de µF donnera de la puissance au portail. Grave erreur. Cette modification provoque une surchauffe intense et détruit rapidement le bobinage du moteur. Respectez scrupuleusement la valeur d'origine, à 5% près.

Oublier de décharger l'ancienne pièce avant de la manipuler reste un grand classique. Même avec le disjoncteur général coupé, vous risquez un choc électrique très douloureux. Court-circuitez systématiquement les bornes avec un tournevis isolé.

Enfin, ne confondez pas les modèles. Les moteurs de portail exigent toujours des condensateurs dits "permanents". Acheter un modèle "de démarrage" fera littéralement exploser le cylindre après quelques secondes sous tension.

Si vous avez d'autres soucis avec vos systèmes d'ouverture, consultez notre guide sur le Sommer Duo Vision 650 : guide de dépannage complet et codes erreurs.

Mon portail refuse toujours de bouger

Vous avez installé une pièce neuve. La capacité est parfaite. Vous relancez le courant, et pourtant, le vantail reste coincé. Le problème se cache ailleurs dans votre motorisation portail battant/coulissant.

Allez jeter un œil aux cellules de sécurité. Une simple toile d'araignée ou une feuille morte collée sur la photocellule bloque le faisceau infrarouge et paralyse toute fermeture par précaution. Écoutez aussi la carte de commande. Si le petit "clic" du relais a disparu quand vous sollicitez la télécommande, la carte a probablement pris un coup. Un fusible a pu griller lors d'un orage ou le récepteur radio a peut-être lâché. N'oubliez pas la pure mécanique. Des gonds grippés ou un rail plein de terre forcent le système à se mettre en sécurité pour protéger les pièces.

FAQ

Puis-je utiliser un condensateur avec une valeur en µF différente ?

Surtout pas. La valeur est calculée très précisément par le constructeur pour correspondre au couple moteur. Trop bas, le portail ne démarrera pas. Trop haut, vous allez faire fondre le bobinage à cause d'une surchauffe inévitable.

Le moteur est brûlant, est-ce la faute du condensateur ?

Absolument. Une pièce en fin de vie oblige le moteur à forcer en permanence. L'énergie électrique ne parvient plus à créer un mouvement fluide et se dissipe sous forme de chaleur, ce qui fait grimper la température du bloc de façon alarmante.

Faut-il vraiment couper le courant avant de toucher le condensateur ?

C'est une obligation absolue. Même avec le disjoncteur général baissé, la pièce elle-même stocke une quantité d'électricité suffisante pour vous blesser. Videz-la toujours avec la technique du tournevis isolé avant de poser vos doigts dessus.
