Vous venez de déballer votre nouvel appareil de chauffage. Problème, la notice d'installation ressemble à un manuel de physique quantique. Autant vous prévenir tout de suite, une erreur de plomberie sur ce type d'équipement ne pardonne absolument pas. Bâclez le travail et votre salon va se transformer en véritable cocotte-minute. Je vois trop souvent des installations dangereuses. Nous allons voir comment lire, décrypter et sécuriser votre réseau hydraulique sans risquer de ruiner votre investissement.

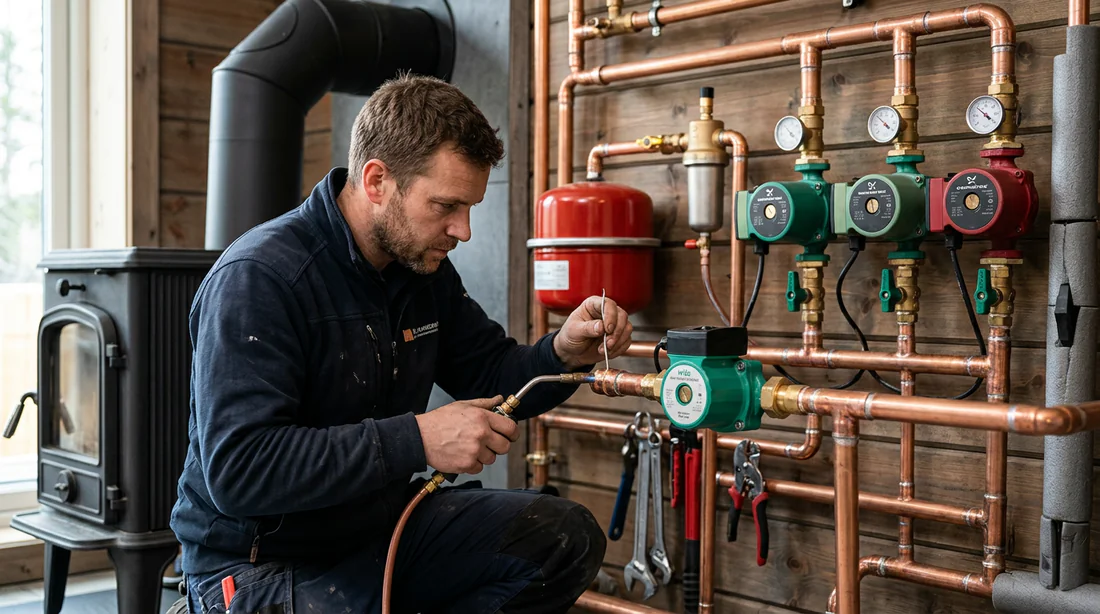

Le schéma de raccordement d'un poêle bouilleur illustre l'intégration de l'appareil au réseau de chauffage central. Il inclut obligatoirement des organes de sécurité (soupape thermique, vase d'expansion), un circulateur et un ballon tampon. Ce montage hydraulique permet de transférer l'eau chauffée par le foyer vers vos radiateurs de manière sécurisée.
Comprendre le principe du poêle hydro (bouilleur)

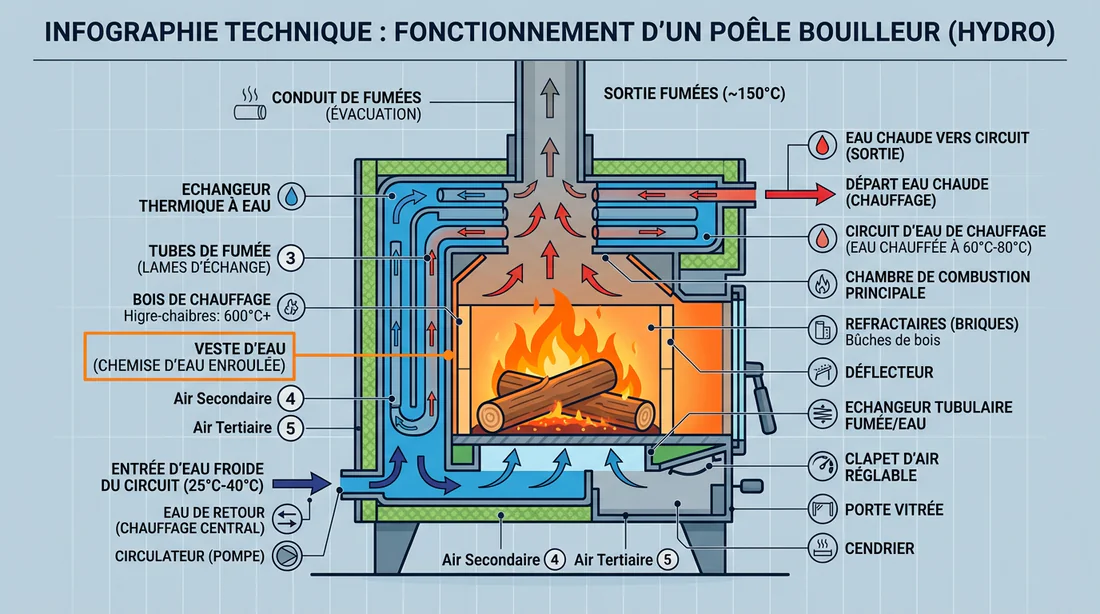

Contrairement à un insert classique, ce système ne se contente pas de chauffer l'air de la pièce. Il chauffe de l'eau grâce à un échangeur thermique caché dans la chambre de combustion. L'énergie des flammes est captée puis envoyée dans l'intégralité de votre réseau hydraulique.
Les normes de 2026 exigent des installations infaillibles. Une erreur de montage vous expose à un risque grave d'explosion par surpression. Oubliez l'à-peu-près, le respect strict des règles de l'art s'impose pour protéger votre maison et votre famille.
Les 5 composants obligatoires du schéma hydraulique

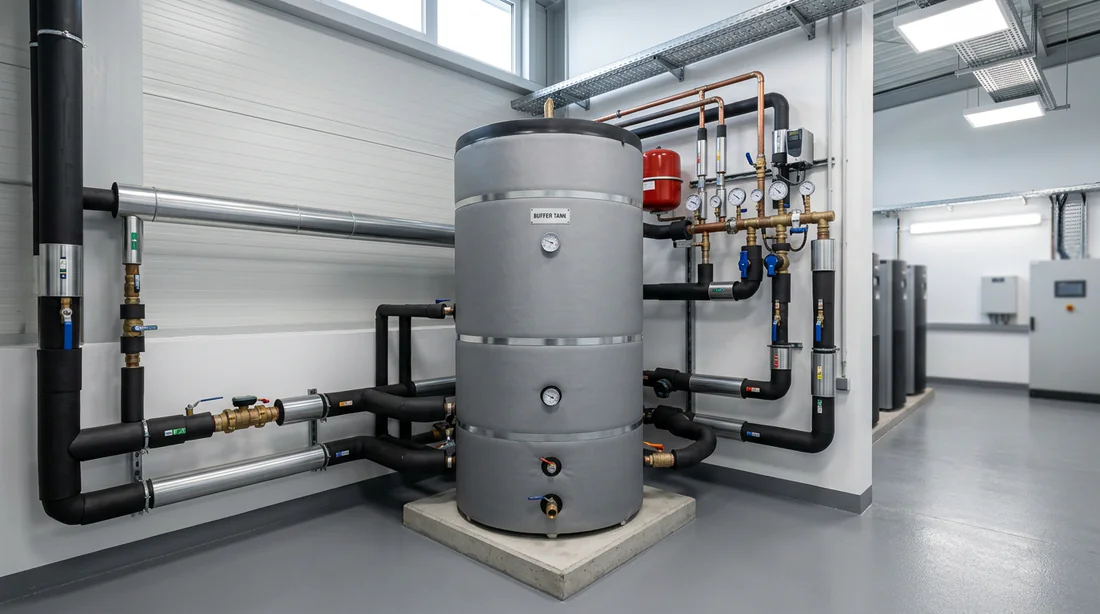

Le ballon tampon
C'est le véritable poumon de votre installation de chauffage central. Il stocke l'excédent de chaleur généré par la combustion quand vos radiateurs tournent déjà à plein régime. Sans lui, le poêle s'étouffe. Ce fonctionnement au ralenti provoque un goudronnage accéléré et tue l'appareil à petit feu. Son rôle principal consiste donc à emmagasiner l'énergie thermique pour vous la restituer plus tard. Vous y gagnez un rendement optimisé et un conduit de fumée préservé.
La soupape de sécurité thermique
Considérez cet organe comme votre garde-fou ultime contre les catastrophes domestiques. Si la température du fluide dans le circuit primaire flirte avec les 95°C, la soupape prend le relais de façon autonome. Elle s'ouvre grand et recrache l'eau bouillante vers les égouts. Elle refroidit ainsi le serpentin de sécurité en lui injectant l'eau glacée du réseau de la ville. C'est la seule façon d'éviter la vaporisation destructrice de l'eau dans vos conduites.
Le vase d'expansion
L'eau chaude se dilate. Elle prend logiquement plus de place dans la tuyauterie. Le vase d'expansion absorbe cette dangereuse variation de volume grâce à sa membrane interne souple. Il a pour mission de compenser la dilatation thermique du fluide caloporteur pour maintenir une pression en bar parfaitement stable. Sans lui, vos soudures et vos raccords sauteraient les uns après les autres.
Le circulateur (pompe)
L'eau chaude refuse de voyager toute seule de votre salon jusqu'au bout de la maison. Le circulateur propulse le fluide mécaniquement vers vos émetteurs de chaleur. Ce moteur est généralement piloté par un aquastat de commande glissé dans un doigt de gant, ce qui lui permet de démarrer exactement à la bonne température. Il crée le débit nécessaire pour irriguer chaque pièce et répartir les calories de façon homogène.
La vanne anticondensation (Thermovar)
Ce petit bloc compact garantit la survie de votre équipement en acier ou en fonte. Il bloque fermement le retour froid de l'eau vers le foyer tant que la chaudière n'a pas atteint sa température de croisière. En recyclant l'eau en boucle courte lors de l'allumage, il maintient le liquide au-dessus de 60°C. Ce stratagème stoppe net la corrosion acide et le bistrage mortel des parois.
Les 2 types de schémas de montage
Montage avec vase d'expansion ouvert
Ce montage vient tout droit des installations de plomberie d'autrefois. Mais ne vous y trompez pas, il reste incroyablement sûr et totalement d'actualité pour les systèmes fonctionnant exclusivement au bois bûche. Le vase communique physiquement avec l'air libre, perché au point le plus haut de votre habitation.
En cas de panne de courant ou d'emballement thermique, l'eau bout et la vapeur s'échappe tout simplement par le toit. Aucune surpression mécanique ne viendra menacer votre corps de chauffe.
Montage avec vase d'expansion fermé
Nous sommes ici sur le standard de la plomberie moderne. C'est le circuit privilégié pour un poêle à granulés hydro. Ce réseau scellé maintient le fluide sous pression constante, ce qui dope le rendement global de la machine.
Revers de la médaille, il exige impérativement une soupape thermique certifiée. Une arrivée d'eau froide connectée au réseau municipal doit toujours être prête à inonder le circuit de refroidissement en cas d'alerte.
Tableau de lecture : décrypter les symboles du schéma
| Nom du composant | Symbole sur le schéma (description visuelle) | Emplacement requis |
|---|---|---|
| Soupape de sécurité thermique | Triangle avec une flèche d'échappement orientée vers le bas | Directement en sortie d'eau chaude de l'appareil |
| Vase d'expansion fermé | Cercle traversé par une ligne médiane ou dessinant une membrane | Toujours placé sur le retour d'eau (zone froide) |
| Circulateur (Pompe) | Cercle contenant un triangle noir plein indiquant le sens du flux | Sur le circuit primaire, généralement après le Thermovar |
| Vanne anticondensation | Trois triangles convergents formant un "T" avec indication des degrés | Sur le tuyau de retour, créant un pont direct avec le départ |
| Ballon tampon hydro | Grand cylindre vertical comportant de multiples piquages latéraux | Au centre névralgique, entre la production et la distribution |
3 erreurs fatales à éviter lors du raccordement
Ne jouez pas avec les règles de la physique thermique. Les négligences suivantes transforment une simple installation de chauffage en une bombe à retardement pour votre habitat.
Oublier la décharge thermique raccordée à l'égout
Quand une soupape se déclenche, elle crache violemment de l'eau à plus de 90°C sous très forte pression. Si cette décharge n'est pas canalisée vers un tuyau d'évacuation en cuivre ou en PVC haute température, la pièce finira inondée d'eau bouillante en quelques minutes. C'est d'ailleurs une obligation légale. Prévoyez toujours une trajectoire sécurisée pour ce fluide d'urgence.
Placer des vannes d'arrêt entre le poêle et les organes de sécurité
C'est l'interdiction absolue par excellence. Rien ne doit entraver la circulation de l'eau entre le bouilleur et ses systèmes de purge. Absolument rien.
Imaginez qu'un artisan ou un proche ferme une vanne de sectionnement par mégarde. La sécurité devient aveugle. La pression montera irrémédiablement jusqu'à faire exploser la fonte ou déchirer les soudures de l'échangeur.
Sous-dimensionner la tuyauterie en cuivre
Fuyez le plastique, le multicouche ou le PER pour les raccordements directs sur la machine. Ces matériaux modernes fondent, se déforment et lâchent lamentablement sous la violence des hautes températures proches du foyer.
Le cuivre ou l'acier galvanisé restent les seuls métaux capables d'encaisser de telles contraintes sur le premier mètre de votre installation.
Soudez toujours ce fameux premier mètre de conduites à la brasure forte. La soudure à l'étain classique risque de ramollir en cas de surchauffe accidentelle prolongée.
FAQ
Faut-il obligatoirement un ballon tampon ?
Pour les amateurs de bois bûche, c'est un grand oui. Le tampon encaisse la puissance brute du bois et sécurise l'installation. Sur les modèles à granulés, l'électronique gère la flamme avec plus de finesse et on s'en passe parfois. Je vous recommande tout de même fortement d'en installer un pour limiter les cycles d'allumage intempestifs et préserver votre bougie d'allumage.
Quelle est la différence entre un poêle bouilleur et un poêle hydro ?
Techniquement, il n'y en a aucune. Le mot « bouilleur » appartient au vieux vocabulaire des chauffagistes français. Le terme « hydro » sonne plus moderne, c'est le jargon adopté par les commerciaux et les fabricants européens pour rajeunir le produit.
Peut-on raccorder un poêle bouilleur sur un plancher chauffant ?
Tout à fait, et le résultat offre une chaleur douce incroyable. Il y a juste un détail technique majeur à gérer. Un plancher chauffant réclame de l'eau bridée à 35°C maximum, alors que le poêle vous envoie du 70°C. Vous devrez impérativement ajouter une vanne 3 voies motorisée en sortie de ballon. Elle se chargera de mélanger les flux pour injecter l'eau à la température parfaite dans la dalle.
L'intégration d'une telle machinerie thermique ne supporte pas l'improvisation. Prenez le temps de valider minutieusement chaque ligne de votre schéma et testez sous pression l'étanchéité de vos raccordements en cuivre. Ne transigez jamais sur la qualité de vos organes de purge. Vous avez le plan d'action en main, avez-vous déjà repéré l'emplacement idéal pour installer votre futur ballon de stockage thermique ?
