Face à un schéma fluidique complexe, identifier immédiatement un composant physique relève souvent du casse-tête en maintenance. Vous fixez un plan d'automatisme industriel. Vous devez savoir instantanément à quel distributeur correspond ce maudit dessin technique. J'ai décidé d'écarter la théorie académique pour vous offrir une traduction visuelle directe. Du plan papier jusqu'à la machine.
Le symbole de commande manuelle pneumatique (norme ISO 1219) désigne la représentation graphique d'une action humaine sur un distributeur. Placé sur le côté de la case du distributeur, il indique comment changer l'état du circuit. Les 4 symboles principaux sont le bouton-poussoir, le levier, la pédale et le tirant.
Comprendre la norme ISO 1219 pour les distributeurs
La lecture d'un schéma fluidique ne tolère pas l'improvisation. La norme ISO 1219 régit la représentation de chaque actionneur et organe de pilotage. Vous voulez comprendre la réaction d'une machine ? Regardez les cases de son distributeur.
La commande manuelle se dessine toujours à l'extrémité gauche ou droite de la case d'un distributeur pneumatique. Cet emplacement n'est pas choisi au hasard. Il indique la position exacte du tiroir interne activée par l'intervention de l'opérateur.
En 2026, les standards de l'automatisme industriel exigent une lecture éclair pour réduire les temps d'arrêt. Que vous analysiez un distributeur pneumatique 3/2 ou un 5/2, le principe ne change pas. L'action humaine fait basculer la valve d'une case à l'autre pour diriger l'air sous pression.
Les 4 symboles de commande manuelle pneumatique
Pour traduire un plan de maintenance en équipement réel sans perdre de temps, détaillons ensemble les quatre actions humaines les plus courantes sur site.

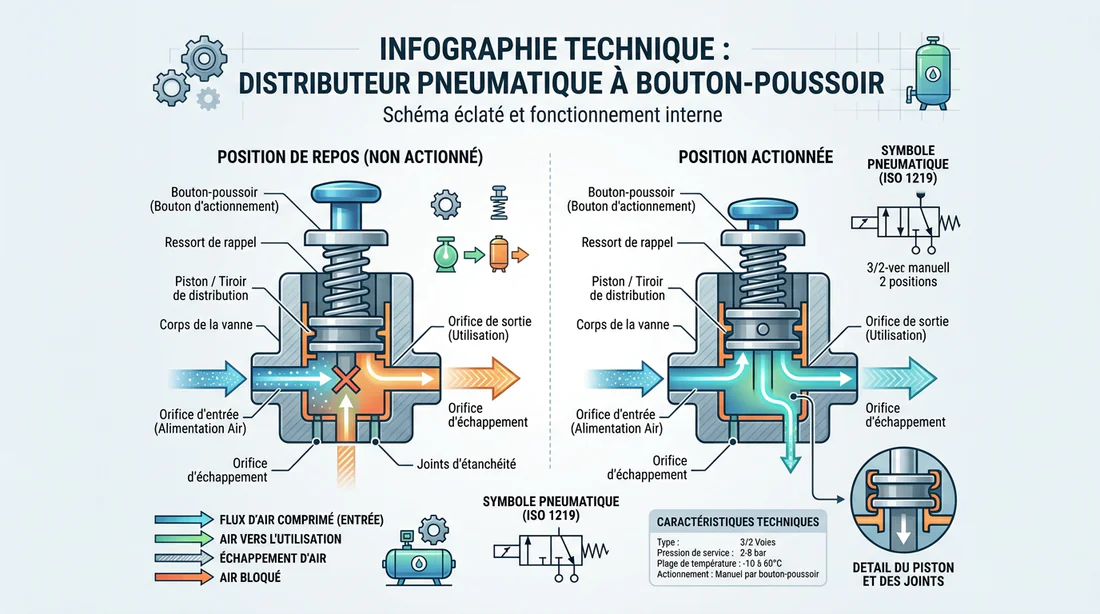

Le bouton-poussoir
Ce symbole prend la forme d'un trait simple terminé par un demi-cercle. Sur les vieux plans, on dirait souvent un champignon. Vous le croiserez partout sur les tableaux de bord.
On l'utilise massivement pour les commandes impulsionnelles. C'est le signal d'un départ de cycle, d'un acquittement de défaut ou du fameux bouton d'arrêt d'urgence. Physiquement, vous avez affaire au classique bouton-poussoir affleurant ou coup de poing pressé à la main.
Le levier
Sur le papier, le levier dessine une ligne oblique connectée à un point d'articulation. Il implique une action de basculement.
Prenez le temps de chercher une petite encoche sur la tige. C'est le crantage. Ce détail apparemment anodin signale un maintien de position. Voilà la signature visuelle typique d'une vanne d'isolement manuel ou d'un distributeur à levier restant bloqué en place après actionnement.
La pédale
Le dessin de la pédale ressemble à un « L » inversé. L'analogie avec le repose-pied d'une machine saute aux yeux.
On privilégie cette commande pour les postes de travail ergonomiques. L'opérateur garde ainsi ses mains libres pour manipuler des pièces devant une presse pneumatique. Le plan vous donne une directive claire. Cherchez une pédale de commande posée au sol.
La commande par tirant (ou poussoir-tirant)
Plus rare, ce symbole prend les traits d'une ligne droite munie d'un crochet de traction ou d'un anneau. L'opérateur doit tirer le mécanisme vers lui pour modifier l'état du circuit.
Son intérêt se justifie dans des environnements très spécifiques. Tirer s'avère parfois plus sécurisant ou plus naturel à exécuter dans l'urgence. En usine, cherchez un bouton à tirette ou un distributeur à commande par tirant.
Tableau récapitulatif : symbole face au composant réel
Voici la correspondance directe pour identifier vos composants sur les catalogues de fabricants de référence comme FESTO ou SMC.
| Nom de la commande | Description visuelle du symbole | Application industrielle courante |
|---|---|---|
| Bouton-poussoir | Trait horizontal terminé par un demi-cercle. | Départ de cycle, commande d'impulsion, arrêt d'urgence. |
| Levier | Ligne oblique avec un point de pivotement. | Isolement d'énergie, sélection de mode (souvent avec crantage). |
| Pédale | Ligne formant un « L » inversé ou une équerre. | Poste d'assemblage, commande de presse exigeant les mains libres. |
| Tirant | Ligne droite avec crochet ou anneau de traction. | Déverrouillage manuel, soupape de sécurité spécifique. |
Lecture de schéma : différencier commande et rappel
L'erreur fatale des mauvaises documentations techniques ? Isoler la commande manuelle. Un distributeur physique complet opère toujours avec deux forces opposées. D'un côté la commande agit. De l'autre le rappel annule l'action.
Vous pressez un bouton et vous modifiez l'état du circuit. Que se passe-t-il au relâchement ? Le rappel par ressort entre en scène. Il est dessiné sous la forme d'un zigzag à l'extrémité opposée de la case.
La présence de ce zigzag rend le distributeur « monostable ». Le composant revient instantanément à sa position de repos. Sans ce zigzag, l'équipement reste figé dans sa dernière position. Lisez ces deux extrémités simultanément. C'est la seule façon de capter la vraie logique de l'actionneur.
Erreurs fréquentes en diagnostic pneumatique
Sur le terrain, le stress fausse complètement le diagnostic d'une panne. Fuyez ces pièges classiques face à une armoire pneumatique :
- La première confusion typique concerne l'intervention humaine face à la mécanique. Un symbole de commande mécanique ressemble étrangement à un bouton sur des schémas mal imprimés. Pensez au galet de fin de course. Vérifiez systématiquement si l'actionneur réclame l'usage de la main ou s'il subit la percussion d'un vérin simple effet en plein mouvement.
- Le second piège consiste à snober le symbole de crantage. Ce simple oubli détruit toute votre analyse. Je vois régulièrement des techniciens s'acharner à chercher une panne électrique de maintien. Pourtant, le levier métallique sous leurs yeux reste juste verrouillé mécaniquement par conception.

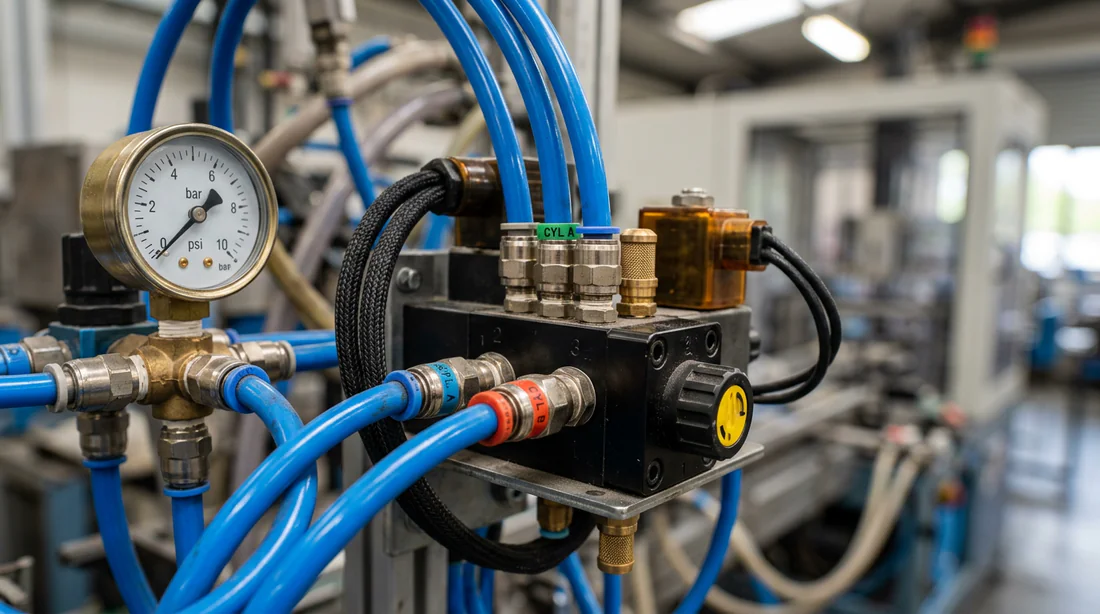

- La dernière erreur relève du bon sens absolu, mais on l'oublie dans l'urgence. Pensez à la pression d'alimentation. Avant d'accuser la commande manuelle d'un distributeur FESTO ou SMC, assurez-vous de la livraison d'air par le compresseur. Une commande manuelle s'actionne parfaitement « à vide » sur un circuit purgé.
Conseil Pro
Lors d'une consignation, testez toujours manuellement le distributeur avec le bouton d'actionnement manuel (la petite vis ou le petit poussoir rouge intégré sur le corps du composant) avant de démonter le circuit. Cela valide instantanément si le problème est mécanique ou lié au pilotage.
(Intégration vidéo suggérée : « Lire schéma pneumatique distributeur ISO 1219 »)
FAQ
Quelle est la différence entre une commande manuelle et mécanique ?
Une commande manuelle exige l'intervention physique d'un opérateur. Il faut presser un bouton ou baisser un levier soi-même. La commande mécanique s'actionne de manière 100 % autonome via une partie mobile de la machine. Imaginez un galet percuté violemment par la tige d'un vérin.
Où se place le symbole de commande sur un schéma de distributeur ?
Le dessinateur le place systématiquement à l'extérieur des cases représentant les positions du distributeur. Plus exactement, vous le trouverez à l'extrémité latérale de la case qu'il doit activer lors de la manipulation.
Que signifie le symbole en « Z » ou « zigzag » à l'opposé de la commande manuelle ?
Ce tracé si spécifique symbolise le rappel par ressort mécanique. Son message est direct. Le distributeur retourne automatiquement à son état de repos initial dès le relâchement du bouton ou du levier par l'opérateur.
