Vous avez le tire-fil coincé à mi-parcours et les doigts cisaillés par l'effort. C'est le grand classique du tirage de fils dans une gaine trop pleine. Forcer ne sert à rien : vous risquez d'abîmer l'isolant ou de rompre le cuivre. C'est une erreur de débutant qui coûte cher en temps.
Créer un circuit à neuf dans un conduit rigide demande de l'anticipation. Une erreur de diamètre, et le chantier devient une épreuve de force dès le premier virage. La véritable question n'est pas de savoir si vos conducteurs rentrent physiquement dans le plastique, mais ce que la réglementation impose pour votre sécurité et votre confort de pose.
Selon la norme NF C 15-100, la somme des sections des conducteurs ne doit pas dépasser le tiers de l'espace intérieur du tube IRL. À titre d'exemple, un tube de 16 mm peut contenir au maximum 3 fils de 1,5 mm², tandis qu'un tube de 20 mm accueillera 3 fils de 2,5 mm².

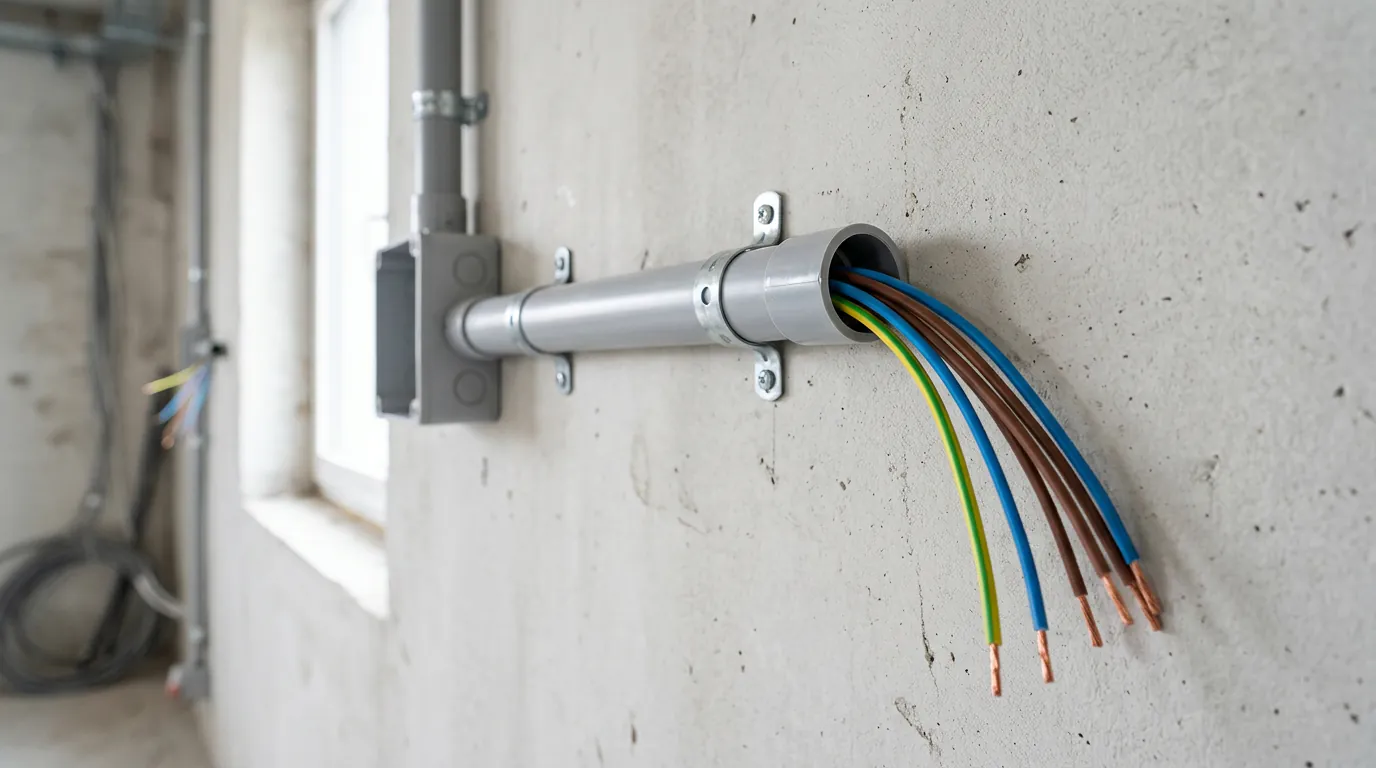

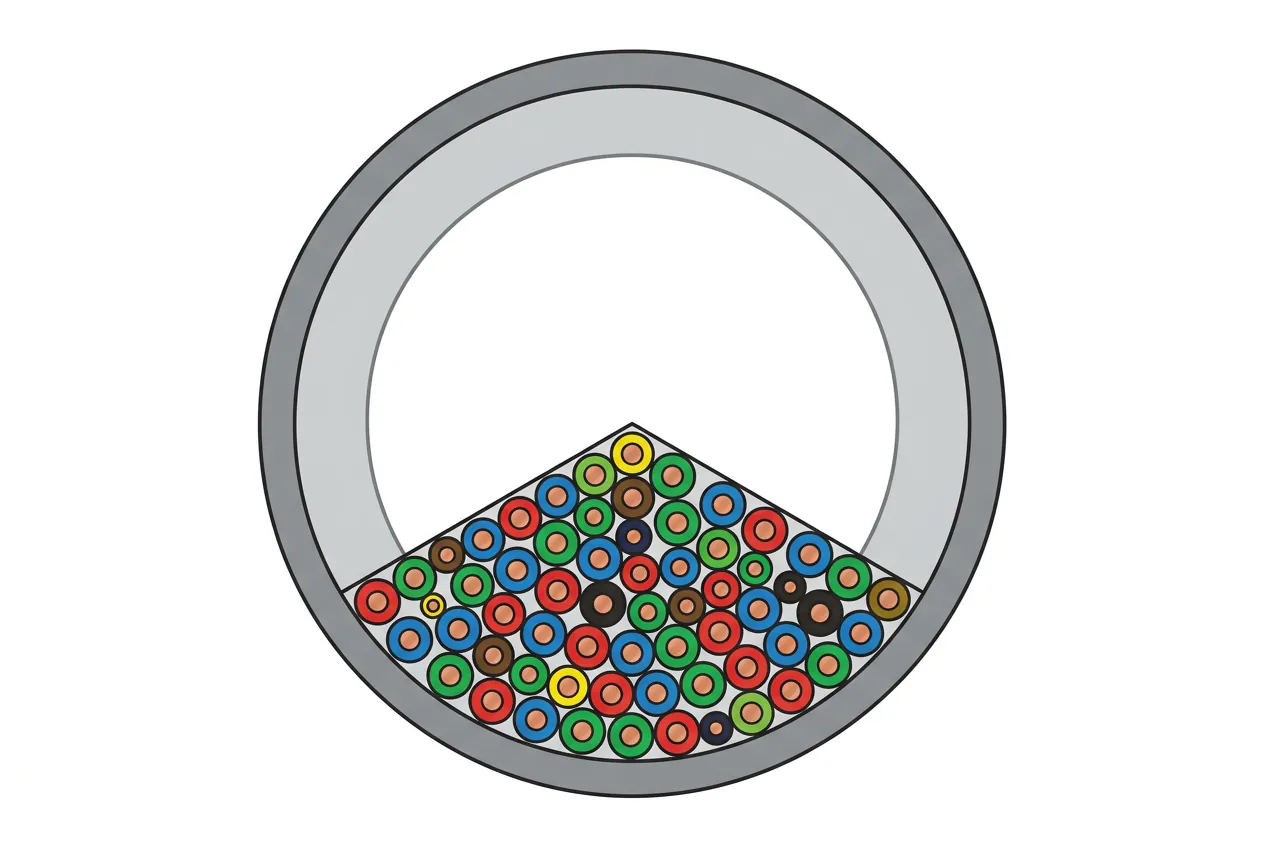

La règle d'or du tiers (1/3) : pourquoi laisser le tube IRL vide ?
La norme NF C 15-100 encadre strictement l'occupation des conduits électriques. Dans sa mise à jour d'août 2024, le texte maintient une règle implacable : vous pouvez utiliser seulement 33 % de l'espace intérieur de votre tube IRL. Les deux autres tiers restent obligatoirement vides.
Cette contrainte de remplissage répond à deux impératifs techniques.
Le premier concerne la dissipation thermique. Lorsque le courant circule, les conducteurs chauffent par l'effet Joule. Si les fils se retrouvent comprimés sans aucune poche d'air pour ventiler, la température grimpe. L'isolant finit par se dégrader prématurément, avec un risque réel de court-circuit.
La seconde raison est mécanique. Un tube lisse possède des parois rigides et s'articule souvent avec des coudes à 90 degrés. Sans ces deux tiers de vide, le frottement devient excessif. Le tire-fil reste bloqué dans l'angle et vous oblige à tout démonter.
Tableau des capacités : nombre de fils par diamètre de tube IRL
Pour appliquer la règle des 33 %, ne vous fiez pas à la seule section du cuivre. L'encombrement réel inclut l'épaisseur de la gaine isolante entourant les fils unitaires de type « H07V-U ».
Un conducteur de 1,5 mm² occupe en réalité 8,55 mm² d'espace. Le fil de 2,5 mm² s'étale sur 11,9 mm², le 4 mm² prend 15,2 mm², et la section de 6 mm² grimpe à 22,9 mm².
Les conduits rigides offrent un volume intérieur restreint. Un tube de 16 mm de diamètre extérieur propose seulement 30 mm² de section utile. Le diamètre de 20 mm offre 50 mm², le 25 mm propose 80 mm² et le 32 mm monte à 130 mm².
Si vous réalisez le branchement d'un moteur 220V à 3 fils, vous pouvez lire la faisabilité de votre projet dans la matrice suivante.
| Diamètre du tube IRL | Section utile (règle des 33%) | Nombre max de fils 1,5 mm² | Nombre max de fils 2,5 mm² | Nombre max de fils 6 mm² |
|---|---|---|---|---|
| 16 mm | 30 mm² | 3 | 2 | 1 |
| 20 mm | 50 mm² | 5 | 4 | 2 |
| 25 mm | 80 mm² | 9 | 6 | 3 |
| 32 mm | 130 mm² | 15 | 10 | 5 |
Comment dimensionner un conduit pour des circuits mixtes ?
En rénovation apparente, faire cheminer des fils de même section est le cas idéal. Pourtant, la réalité du chantier vous pousse souvent à regrouper des fonctions différentes pour limiter le nombre de tuyaux sur les murs du garage.
L'exemple de l'éclairage et des prises
Imaginons que vous souhaitiez alimenter des prises électriques et un point lumineux sur le même tracé. Il faut regrouper 3 fils de 2,5 mm² pour la force et 2 fils de 1,5 mm² pour la lumière.
Le calcul d'encombrement s'additionne simplement. Trois conducteurs de 2,5 mm² occupent 35,7 mm² (3 × 11,9). Deux conducteurs de 1,5 mm² ajoutent 17,1 mm² (2 × 8,55). Le volume total atteint 52,8 mm².
Un tube IRL de 16 mm limite votre section utile à 30 mm². Il est inadapté. Le tube de 20 mm culmine à 50 mm², ce qui reste légèrement insuffisant. Pour respecter la norme, passez sur un conduit de 25 mm.
La règle du conducteur de terre commun
Regrouper des sections différentes impose une sécurité stricte. La norme autorise l'utilisation d'un seul fil de terre (vert et jaune) pour l'ensemble du conduit. Ce conducteur de protection unique doit posséder une section équivalente à celle du plus gros conducteur de phase présent dans le tube.
Même si ces circuits mixtes sont alimentés par des disjoncteurs distincts au tableau, la protection reste prioritaire. Si vous tirez du 1,5 mm² et du 2,5 mm² ensemble, votre conducteur de terre sera obligatoirement un fil de 2,5 mm².
Câbles R2V vs fils unitaires : attention à l'encombrement
Le vocabulaire compte pour la taille de votre conduit. Un fil désigne le conducteur en cuivre simple. Un câble regroupe plusieurs fils sous une épaisse gaine noire de protection mécanique, type « U-1000 R2V ».
Passer un câble noir R2V dans un tube lisse garantit l'étanchéité et la résistance aux chocs. C'est une excellente pratique. Toutefois, le diamètre extérieur du câble réduit drastiquement la capacité du conduit. Un simple câble 3G2.5 mm² réclame un passage en tube de 20 ou 25 mm.
Les gros ampérages demandent une anticipation rigoureuse. L'installation d'une borne IRVE pour véhicule électrique exige un câble 3G10 mm² protégé par un disjoncteur 32A. Pour respecter la règle d'occupation et réussir à plier ce cuivre rigide, achetez un tube IRL de 32 mm au minimum.
Cas particuliers : courants faibles et domotique
La cohabitation des énergies obéit à des règles de séparation physique. Les courants forts (230V) et les courants faibles (réseau, télévision) ne partagent jamais le même tube lisse. L'induction générée par le secteur perturberait votre débit internet.
Le cheminement des câbles de communication possède ses propres tolérances. Les paires torsadées d'un câble RJ45 ne supportent aucune tension d'étirement. Les fabricants comme Nexans imposent l'usage d'un tube de 25 mm au minimum. Un diamètre inférieur obligerait à plier le câble trop sèchement, ce qui brise la continuité des données.
Astuces de pose pour éviter le blocage dans un tube rigide
Le respect des calculs de section ne vous dispense pas d'une mise en œuvre minutieuse. La fluidité du tirage dépend de la qualité de vos fixations murales.
Installez des colliers de fixation de type lyre espacés tous les 80 centimètres au maximum. Alignez-les parfaitement au cordeau ou au laser. Un conduit qui ondule génère des points de friction invisibles. Lors de l'assemblage des équerres, ébavurez l'intérieur des coupes avec un couteau d'électricien pour supprimer les aspérités de plastique qui accrochent l'isolant.
Attachez tous vos conducteurs simultanément sur l'œillet de votre tire-fil. Décalez légèrement les têtes de fils pour former un cône profilé, puis enveloppez le tout avec du scotch d'électricien. Vous éviterez l'« effet bouchon » lors du passage des angles.
Ne cherchez jamais la limite théorique de votre conduit. Surdimensionnez systématiquement d'une taille : préférez un tube de 20 mm au 16 mm initialement prévu. La différence de prix au mètre est dérisoire par rapport aux heures d'efforts épargnées lors du passage des fils.
Conclusion
Vous maîtrisez maintenant les cotes exactes pour dimensionner votre installation apparente. De la simple ligne d'éclairage au raccordement d'une borne de forte puissance, la fluidité de votre chantier repose sur cette phase de calcul. Prenez vos mesures et sélectionnez les diamètres supérieurs dès que l'addition s'approche de la limite utile. C'est là que ça devient intéressant : une installation bien pensée se fait oublier dès la mise en service.
Votre pince coupe-tube et votre tire-fil sont sortis de la boîte à outils. Quel type de fixation murale allez-vous privilégier pour garantir un alignement parfait de vos conduits lors de la pose ?
FAQ
Combien de fils 1.5 dans gaine de 20 ?
Un conduit de 20 mm de diamètre offre 50 mm² de surface utile. Vous pouvez y passer très confortablement jusqu'à 5 fils de 1,5 mm² simultanément, tout en respectant la norme d'occupation maximale d'un tiers.
Quelle est la différence entre un tube IRL et un tube IRO ?
Le terme IRO (Isolant Rigide Ordinaire) est l'ancienne appellation commerciale. La dénomination actuelle est IRL (Isolant Rigide Lisse). Le matériau, la forme et les règles de calcul restent identiques pour vos installations.
Peut-on mélanger prises et lumière dans le même tube ?
Oui, le mélange des fonctions est autorisé dans un même conduit apparent. Vous devez cependant respecter le volume d'encombrement total pour ne pas excéder 33 % de remplissage et garantir le sectionnement individuel de chaque circuit au tableau.
