Vous venez de déballer votre toute nouvelle plaque à induction Brandt. C'est le moment de la brancher, et là, surprise. Le câble d'alimentation affiche fièrement 5 fils de couleurs différentes. Vous regardez votre prise murale, elle n'en possède que 3. Faut-il appeler un électricien en urgence ? Allez-vous déclencher un incendie si vous tentez un raccordement au hasard ? Rassurez-vous. Ce casse-tête électrique m'a aussi fait transpirer la première fois, mais c'est une norme de fabrication courante. La solution prend moins de cinq minutes à condition de ne rien improviser.
Pour réaliser le schéma de branchement plaque induction 5 fils Brandt sur une installation classique 230V (3 fils), vous devez coupler les câbles. Reliez le fil marron et le fil noir ensemble sur la phase (rouge, marron ou noir) du mur. Associez le bleu et le gris sur le neutre (bleu). Enfin, connectez le fil vert/jaune directement à la terre.
Pourquoi cette diablerie de 5 câbles sur votre plaque Brandt ?
Brandt conçoit ses appareils pour tout le marché européen. Or, certains de nos voisins utilisent du courant triphasé (400V) à la maison. Cela exige de répartir la puissance sur plusieurs câbles pour éviter la surcharge.
Chez nous, en France et en Belgique, la norme reste le courant monophasé (230V). Pour que votre table de cuisson balance toute sa puissance sur une installation classique, la combine consiste à « coupler » certains fils. Rassembler ces brins concentre l'énergie et adapte parfaitement la machine à votre sortie murale standard à 3 voies.
Sécurité électrique, les 3 règles avant de toucher à quoi que ce soit
L'électricité ne pardonne pas le bricolage du dimanche. Avant d'effleurer le moindre fil de cuivre, on sécurise la zone. La norme NF C 15-100 l'exige et votre vie en dépend.
Couper le disjoncteur général
Oubliez le simple interrupteur de la cuisine. Allez directement au tableau électrique et abaissez le disjoncteur général, ou au minimum celui dédié aux plaques de cuisson. Vérifiez systématiquement l'absence de tension au niveau de la sortie murale avec un multimètre. Travailler hors tension reste votre seule assurance contre l'électrocution.

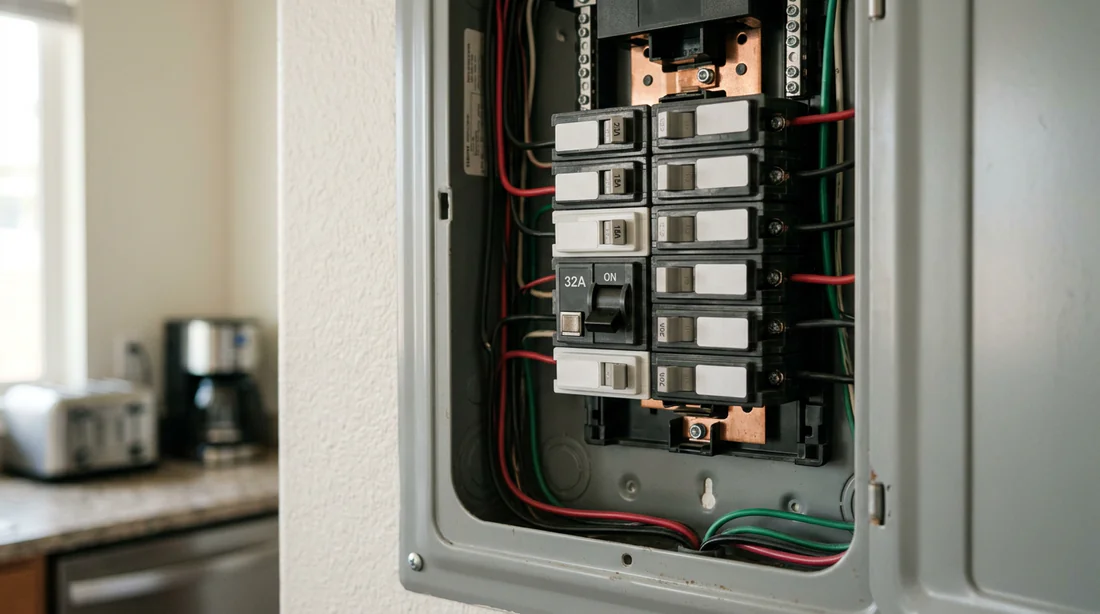

Vérifier la ligne de 32A
Un appareil de cuisson pompe énormément d'énergie. Il doit obligatoirement tourner sur une ligne dédiée. On parle ici d'une section de câble bien épaisse de 6mm², protégée par un disjoncteur divisionnaire de 32 Ampères. J'ai vu trop d'installations cramer à cause d'une section de câble trop fine. Si vous avez un doute sur les inscriptions bizarres de votre tableau, allez lire notre article sur le sujet : Que veut dire C32N sur un disjoncteur ? Décodage complet et Guide 2026.
Jeter les vieux dominos
Jetez-moi ce vieux domino électrique en plastique sec qui traîne au fond de la caisse à outils. Ses vis écrasent les fils et créent des points de chauffe mortels à la longue. Prenez des connecteurs automatiques modernes type Wago à leviers, certifiés pour supporter du gros câble de 6mm².

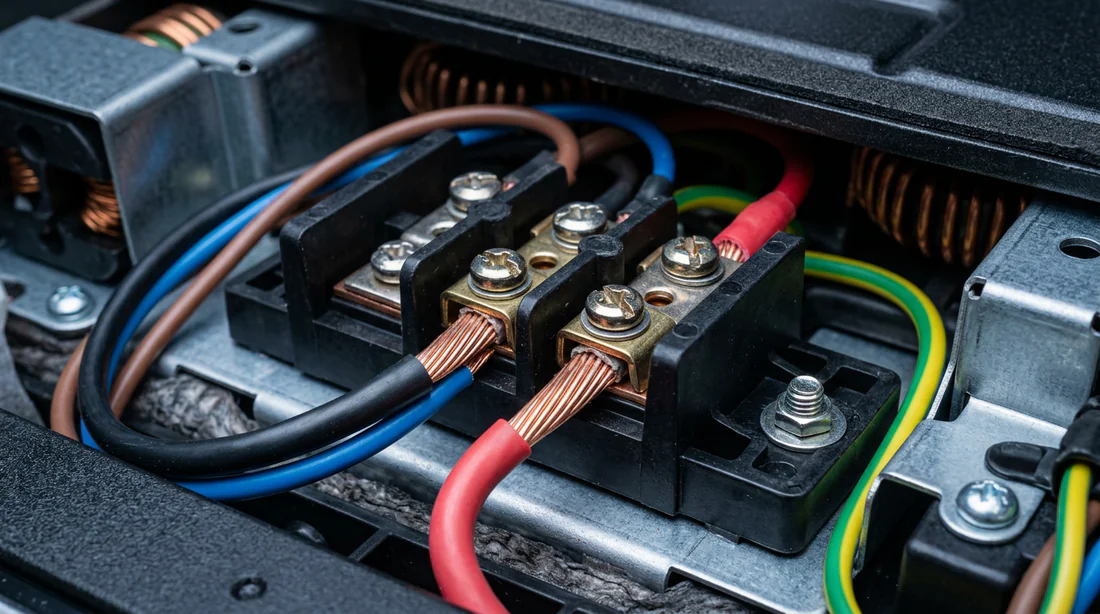

Le schéma de branchement monophasé 230V
La ligne est coupée et testée. On attaque le couplage pour adapter la plaque à votre installation française. L'opération demande simplement de respecter le code couleur à la lettre.
Étape 1 : on couple la phase
Prenez le fil noir et le fil marron provenant du câble de votre plaque Brandt. Dénudez-les proprement sur environ un centimètre. Insérez-les côte à côte dans le même connecteur Wago. Raccordez ensuite cet ensemble au fil de la phase provenant de votre mur (en général le fil rouge, fil marron ou fil noir).
Assurez-vous qu'aucun brin de cuivre ne dépasse du connecteur une fois le levier rabaissé. Un fil exposé est un risque direct d'arc électrique.
Étape 2 : on regroupe le neutre
Même logique pour le neutre. Saisissez le fil bleu et le fil gris de votre plaque à induction. Regroupez-les fermement dans un autre connecteur Wago, puis connectez cet assemblage au fil bleu unique qui sort de votre mur.
Étape 3 : on sécurise avec la terre
C'est votre filet de sécurité. Prenez le fil vert/jaune de la plaque et reliez-le directement au fil vert/jaune de votre installation murale. Ne zappez jamais cette étape. C'est elle qui évacue le courant en cas de défaut d'isolation et vous évite de finir carbonisé.
Récapitulatif des couleurs de branchement Brandt
Histoire d'avoir tout sous les yeux au moment de câbler, voici la correspondance stricte à respecter.
| Câbles de la Plaque Brandt (5 fils) | Action requise | Câbles du Mur (3 fils) |
|---|---|---|
| Fil Noir + Fil Marron | Coupler ensemble (Phase) | Fil Rouge (ou Marron/Noir) |
| Fil Bleu + Fil Gris | Coupler ensemble (Neutre) | Fil Bleu |
| Fil Vert/Jaune | Relier directement (Terre) | Fil Vert/Jaune |
Et pour un raccordement en triphasé (400V) ?
Très honnêtement, cette configuration est devenue rarissime chez les particuliers en 2026. Mais certains vieux corps de ferme ou ateliers ont encore un courant fort triphasé. Là, on oublie le couplage. Le fil noir et le fil marron se branchent sur deux phases distinctes au mur.
Si vous êtes dans ce cas très précis, ne tentez pas le diable. Lisez plutôt notre dossier technique dédié pour éviter les catastrophes : Branchement 380V 4 fils : Schéma, couleurs et sécurité (Guide 2026).
3 erreurs fatales qui feront disjoncter la plaque
Une inattention arrive vite, même quand on est sûr de soi. Sur le terrain, je vois systématiquement les trois mêmes bourdes.
L'inversion phase et terre
C'est la bêtise classique. Relier accidentellement le fil noir (phase) au fil vert/jaune (terre) du mur déclenche un court-circuit franc. Dès que vous tenterez de réarmer le courant au tableau, l'interrupteur différentiel 30mA sautera instantanément. Et heureusement.
Le mauvais serrage
Je l'ai dit plus haut, les dominos à vis sont vos ennemis. Un serrage insuffisant des 5 fils génère des micro-arcs électriques invisibles à l'œil nu. Résultat direct, votre plaque s'allume, bipe, puis s'éteint brutalement ou crache un code erreur Brandt persistant. Un connecteur automatique à levier supprime définitivement cette panne.
La prise classique 16A
On a tous été tentés de monter une simple fiche mâle au bout du gros câble pour la brancher sur la prise de la machine à café. Ne faites jamais ça. L'appel de puissance d'une plaque à induction va littéralement faire fondre les fils internes de la prise 16A et démarrer un feu de cloison.
D'ailleurs, d'autres équipements de cuisson demandent la même rigueur. Si vous installez un autre gros électroménager, jetez un œil à notre guide sur le Branchement cuisinière électrique Indesit 3 fils : le guide de sécurité (2026).
FAQ
Où se trouve le cavalier en cuivre sur une plaque Brandt ?
Sur les modèles récents à 5 fils, on ne trouve quasiment plus ce fameux pontage en cuivre à l'arrière de la machine. Les câbles sont déjà séparés dans la grosse gaine noire. C'est à vous de rassembler physiquement ces fils au niveau de votre connecteur mural en suivant notre code couleur.
Puis-je couper les fils de ma plaque induction ?
Oui. Un câble trop long qui s'enroule derrière le tiroir à couverts, c'est gênant et inutile. Vous pouvez le raccourcir. Assurez-vous simplement de dénuder proprement les 5 fils sur 1 cm à l'aide d'une vraie pince à dénuder avant de refaire votre branchement.
Ma plaque Brandt affiche l'erreur "L" ou clignote, que faire ?
C'est le signe d'une mauvaise communication électrique. Bien souvent, vous avez fait une inversion entre le neutre et la phase lors de votre couplage. Coupez le courant tout de suite et revérifiez l'association des couleurs. Le fil bleu et le fil gris doivent absolument aller sur le neutre mural.
