On a tous connu cette situation. Vous récupérez le moteur électrique d'une vieille bétonnière ou d'un compresseur, et là, c'est le drame. Aucune notice ne vous explique quoi faire avec ces trois fils mystérieux qui pendent de la carcasse. Brancher la prise au hasard ? Mauvaise idée. La peur de fondre le bobinage ou de déclencher un court-circuit général refroidit vite les ardeurs. Pas de panique. Je vous rassure tout de suite, raccorder ces câbles ne relève pas de la magie noire. Cela demande juste une méthode stricte, un peu de bon sens et un multimètre.
Le branchement d'un moteur 220V monophasé à 3 fils nécessite d'identifier la phase, le neutre et la connexion du condensateur. Généralement, reliez la terre à la carcasse. Branchez le neutre au réseau. Le troisième fil, lié au condensateur, détermine le sens de rotation selon sa connexion avec la phase.

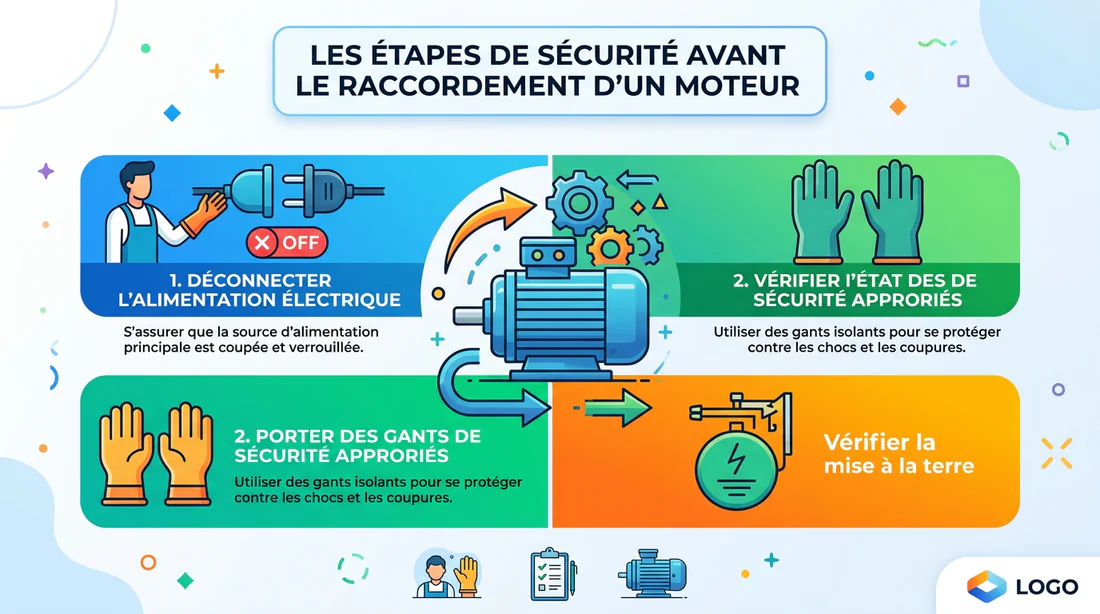

Les règles de sécurité avant de toucher au moteur
Bricoler un équipement sous tension ne pardonne pas. Oubliez les approximations. Les normes électriques actuelles (la fameuse NF C 15-100) imposent une protection infaillible avec un disjoncteur magnéto-thermique parfaitement calibré pour la puissance de votre appareil. Avant même d'approcher votre pince à dénuder, vous devez sécuriser la zone.
J'applique toujours cette procédure de consignation, sans exception :
- Coupez l'alimentation générale ou le disjoncteur divisionnaire de votre atelier.
- Condamnez l'accès au tableau électrique avec un cadenas. Cela évite qu'une âme bien intentionnée ne réarme le circuit dans votre dos.
- Vérifiez l'absence de tension (VAT) avec un testeur dédié ou votre multimètre directement sur le bornier.
- Déchargez systématiquement le condensateur permanent. Un simple court-circuit de ses bornes avec un tournevis isolé suffit.
Si, pendant cette étape, un détail vous chiffonne sur votre panneau de contrôle, arrêtez tout. Nous en parlons dans notre dossier sur le Tableau électrique et voyant TC rouge fixe : Diagnostic et Solutions (2026), un simple voyant capricieux cache parfois un gros problème de fond.
Identifier les 3 fils : oubliez les couleurs, sortez le multimètre
La théorie des couleurs ? Oubliez-la. La norme veut bien sûr que le bleu corresponde au neutre et le marron à la phase. Mais un moteur sorti d'une grange ou reconditionné se moque souvent de ces conventions. Je l'ai déjà martelé dans notre article sur le Branchement 380V 4 fils : Schéma, couleurs et sécurité (Guide 2026), faire confiance aux plastiques colorés mène tout droit à la catastrophe.

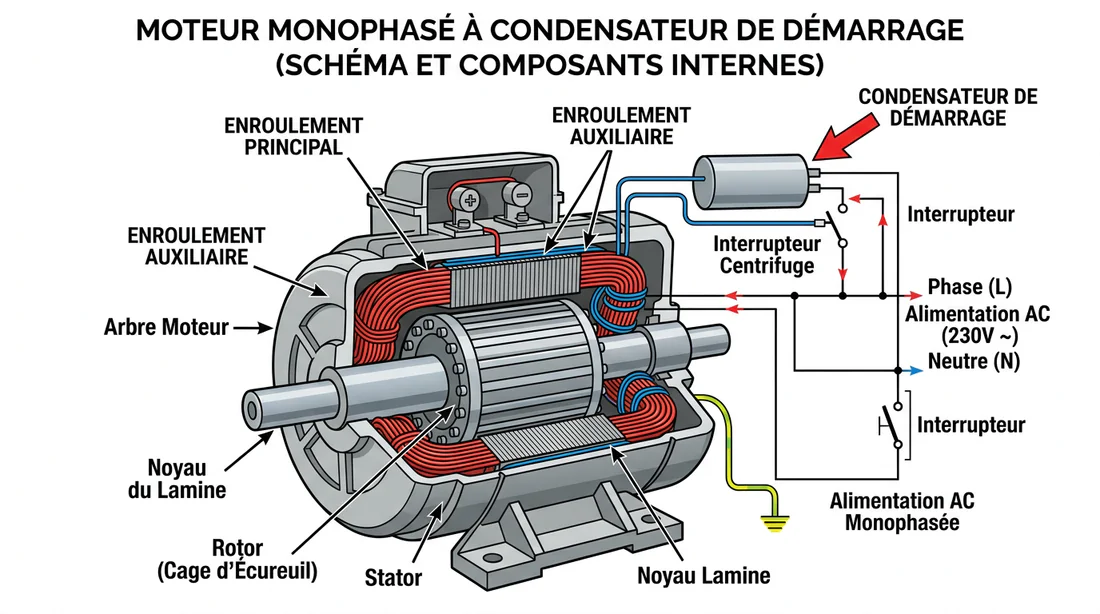

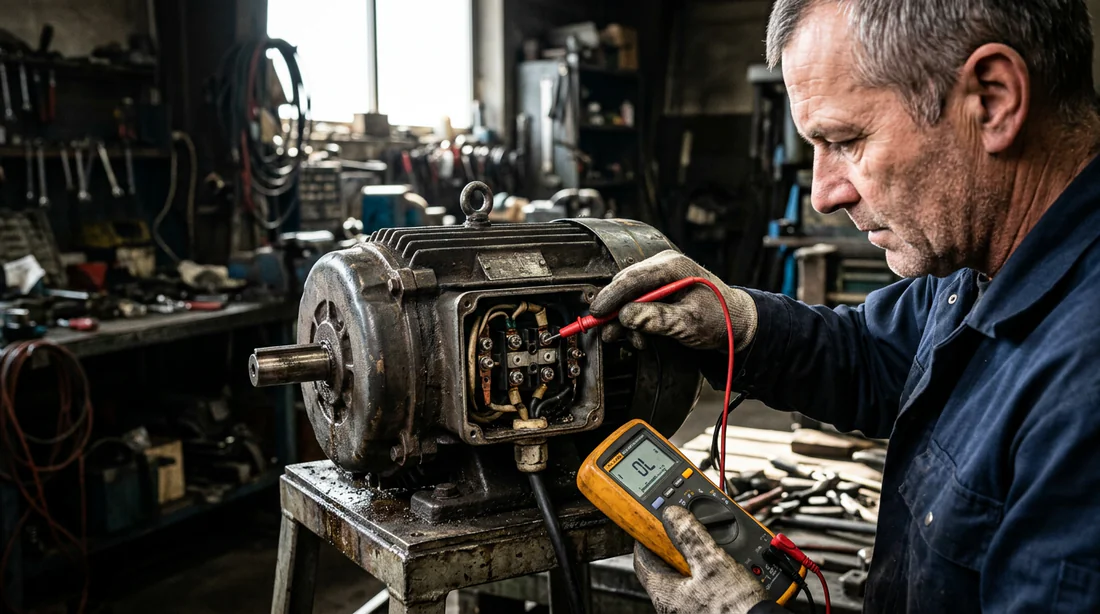

Quand la plaque signalétique s'efface avec le temps, votre seul ami reste l'ohmmètre. L'objectif consiste à mesurer la résistance (en Ohms) entre chaque paire de fils. Cela permet de débusquer le point commun, l'enroulement principal et l'enroulement auxiliaire planqués dans le stator.
Nommez mentalement vos fils A, B et C. Prenez les valeurs des paires AB, AC et BC.
Si vous obtenez la valeur la plus élevée (par exemple 30 Ω), vous lisez en réalité la somme des deux enroulements. Le fil que vous n'avez pas touché pendant cette mesure précise devient votre Point Commun. C'est lui qui recevra le Neutre.
Une valeur moyenne (autour de 20 Ω) désigne l'enroulement auxiliaire, celui du démarrage. Ce fil ira se loger directement sur une seule borne du condensateur.
Enfin, la valeur la plus faible (disons 10 Ω) trahit l'enroulement principal de marche. Ce dernier fil rejoindra l'autre borne du condensateur, accompagné de la Phase.
Prenez toujours vos mesures sur des fils déconnectés de toute source d'énergie et assurez-vous que les pointes de touche de votre multimètre sont bien propres pour ne pas fausser la lecture des petites résistances.
Le schéma de branchement avec le condensateur
Vos câbles ont maintenant une identité claire. Passons aux choses sérieuses avec l'assemblage. On veut ici construire un circuit capable de générer le fameux déphasage grâce au condensateur permanent. C'est ce qui donnera le coup de fouet au rotor.
Connectez d'abord votre Point Commun directement sur le fil bleu (le Neutre) de votre arrivée 220V. Attrapez ensuite le condensateur. Branchez le fil de l'enroulement auxiliaire sur sa première cosse. Le fil de l'enroulement principal, lui, ira s'enficher sur la seconde cosse.
Pour finir, récupérez votre fil de Phase (en général rouge ou marron depuis la prise murale) et connectez-le sur cette fameuse deuxième cosse, juste par-dessus l'enroulement principal. Serrez tout ce petit monde fermement dans le bornier. Les vibrations d'un moteur desserrent vite les contacts lâches et créent des arcs électriques redoutables.
Inverser le sens de rotation : l'astuce toute bête
Vous lancez la machine et le ventilateur souffle à l'envers. Classique. Inutile de tout démonter, la correction prend trente secondes. Le sens de rotation obéit à une seule règle : l'endroit exact où la phase rencontre le condensateur.
Vous voulez passer du sens horaire au sens anti-horaire. Laissez le neutre tranquille. Ne touchez pas non plus aux fils de bobinage sur le condensateur. Le secret consiste à déplacer uniquement le fil de Phase de votre réseau. Déconnectez-le de la borne de l'enroulement principal pour le greffer sur la borne d'en face, celle de l'enroulement auxiliaire. Le champ magnétique va basculer immédiatement au redémarrage.
Les 3 erreurs classiques qui font tout sauter
Sur le papier, tout fonctionne. Sur l'établi, c'est une autre histoire. Mon expérience en atelier m'a confronté cent fois aux mêmes bêtises lors du redémarrage d'un moteur asynchrone. En voici trois à fuir absolument.
Un condensateur choisi au hasard
Un modèle trop faible manque d'énergie. Résultat, le moteur grogne lamentablement et refuse de tourner. Si vous prenez un condensateur surpuissant en pensant bien faire, vous allez saturer l'enroulement auxiliaire. Le composant va claquer en quelques jours, et le bobinage chauffera jusqu'à faire fondre son vernis. Lisez la plaque signalétique et respectez la valeur en microfarads (µF) au chiffre près.
Confondre l'enroulement principal et auxiliaire
Une lecture un peu trop rapide sur l'ohmmètre mène souvent à ce drame. Vous envoyez la phase en direct sur l'enroulement auxiliaire, dont le fil de cuivre reste bien plus fin. Le moteur tournera, oui. Mais il n'aura aucune force et deviendra brûlant en moins de deux minutes à vide. Si la carcasse chauffe anormalement vite, coupez le disjoncteur et refaites vos mesures.
Zapper le raccordement à la terre
Je vois trop d'amateurs obnubilés par les trois fils actifs, qui laissent le fil vert et jaune pendre dans le vide. Un moteur, ça vibre fort. Avec le temps, ces secousses usent les gaines internes et créent des fuites de courant vers la carcasse métallique. Si vous n'avez pas vissé solidement la terre sur le châssis, le conducteur qui prendra la décharge, ce sera vous. Ce fil de protection reste vital pour que votre disjoncteur différentiel repère le défaut d'isolement et coupe le jus.
FAQ
Comment savoir si le condensateur de mon moteur monophasé est mort ?
Isolez et déchargez la pièce. Passez votre multimètre en mode capacimètre. Si l'écran affiche une valeur en microfarads (µF) amputée de plus de 10% par rapport à l'étiquette, ou vous sort un "OL" (circuit ouvert), le composant file à la poubelle.
Pourquoi mon moteur monophasé grogne mais ne tourne pas ?
Ce bruit particulièrement angoissant signifie que le stator reçoit l'électricité, mais que le rotor reste bloqué. Le coupable numéro un reste un condensateur défectueux incapable de générer son déphasage. La deuxième piste pointe vers un blocage purement mécanique, comme des roulements totalement grippés par la rouille.
Peut-on brancher un moteur 220V 3 fils sans condensateur ?
Non, c'est physiquement impossible sur un moteur asynchrone classique. Sans lui, aucune impulsion de départ ne viendra bousculer le rotor. La seule véritable exception touche les moteurs universels à charbons que l'on trouve dans les perceuses ou les aspirateurs. On parle là d'une architecture interne complètement différente qui se passe volontiers de ce type de composant permanent.
